一键式闪测仪

QMI1030&QMI100一键闪测仪

东莞市忠创智能科技有限公司是一家从事通用机械设备影像仪、形状测量仪等业务的公司。成立于2020年05月21日,企业的经营范围为:加工通用机械设备、研发、产销维修影像仪、形状测量仪、力学测试仪、电子设备;机械设备租赁及安装。

在线咨询全国热线
15016835552(莫经理)
产品描述

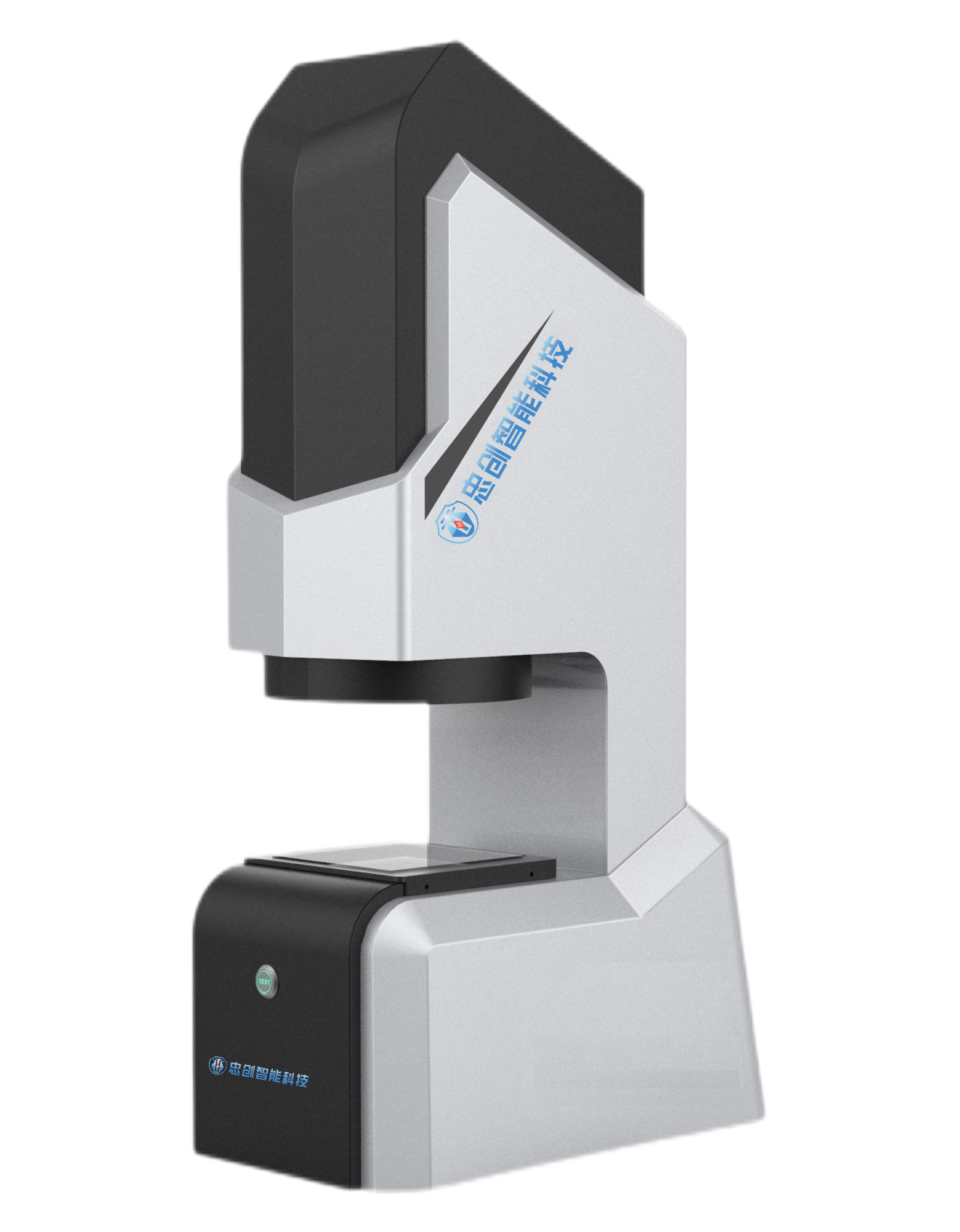

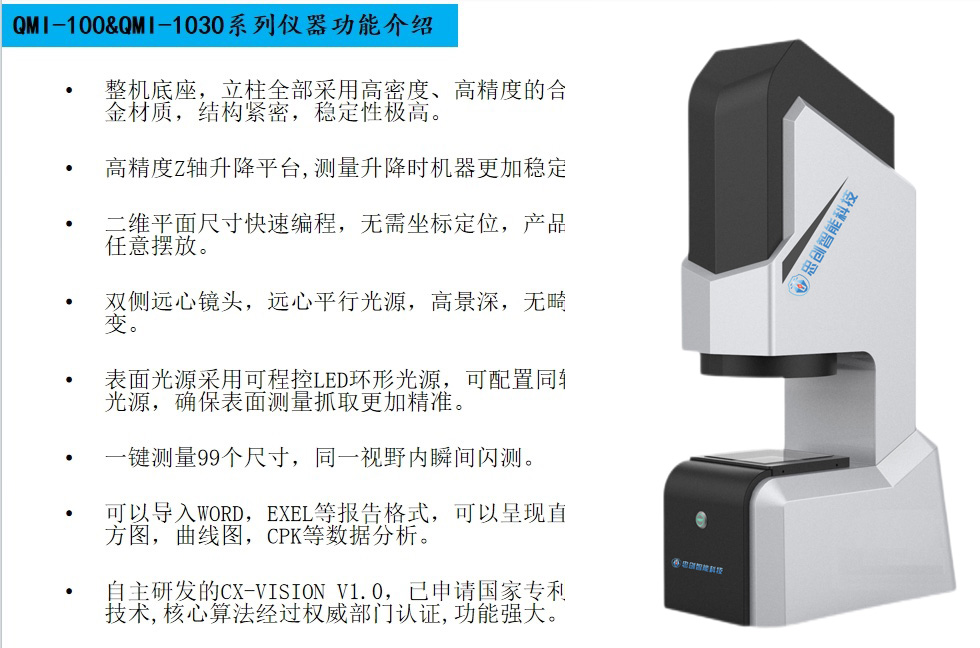

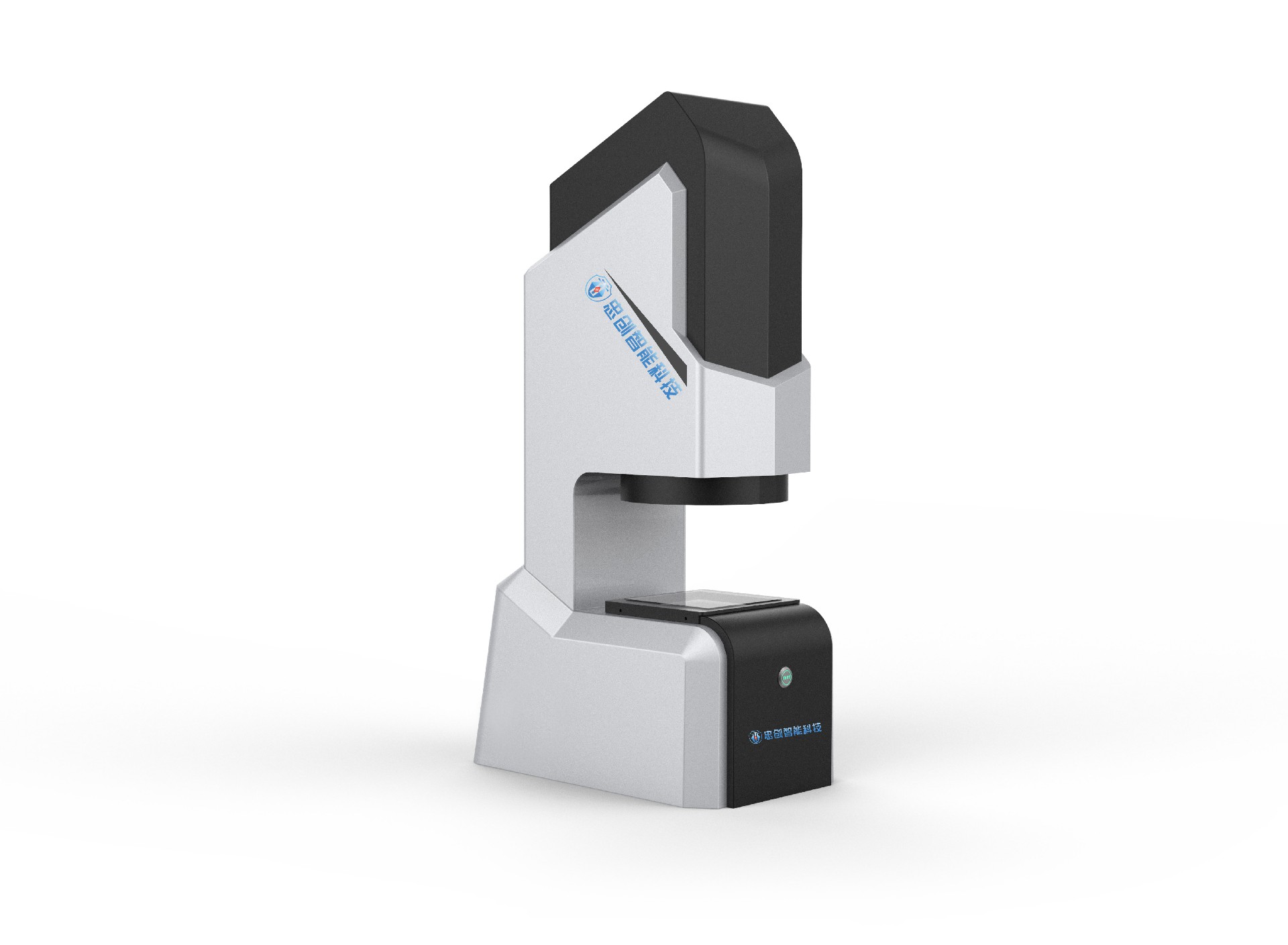

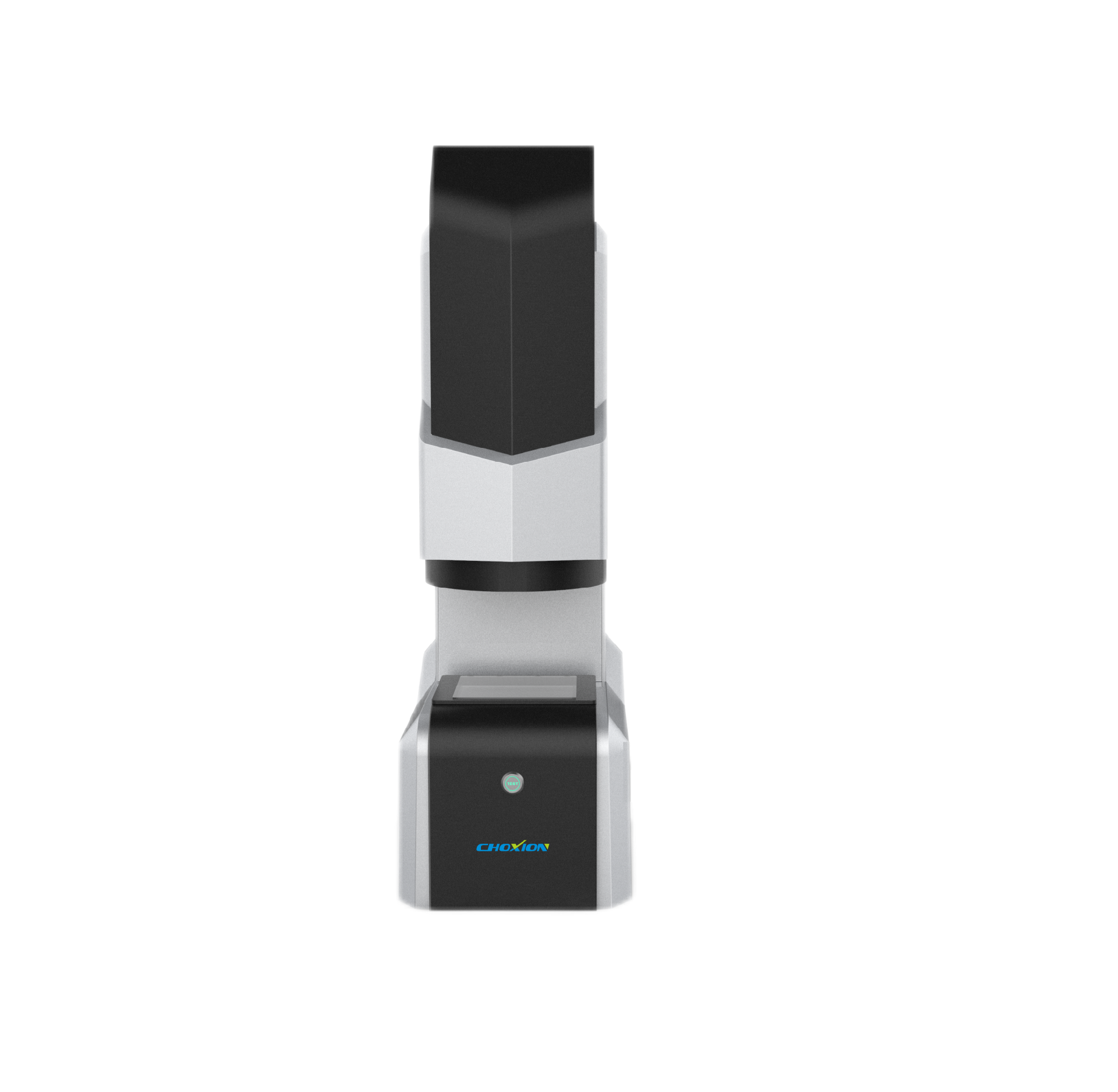

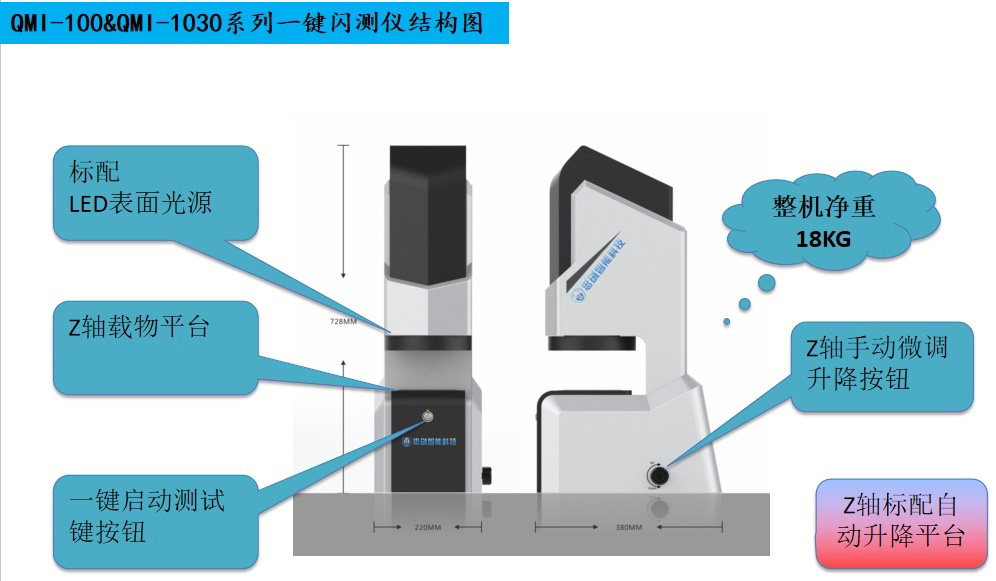

A. 闪测仪主机介绍 Machine

QMI-1030 Pro测仪系统是同类产品性能价格比非常的一款测量仪器。可以兼容大小视野在同一台机器的功换(可以解决小产品无法精确抓取边缘,同时也可以满足大视野),一机两用,为客户节省购机成本,行业技术领先。

闪测机的精度3um(0.003mm),操作简单便捷,即使操作者并不熟悉仪器的运用,也可以在短短23个小时内熟练操作,最大的优点就是可以将产品的CAD图纸导入软件里面,软件自动默认编程程序,减少人员编程时间,让客户真正体验闪测的功能。仪器所使用的测量软件为卓新智能CX-VISION V1.0自主研发测量软件,软件界面一目了然,操作方便,终身免费升级。

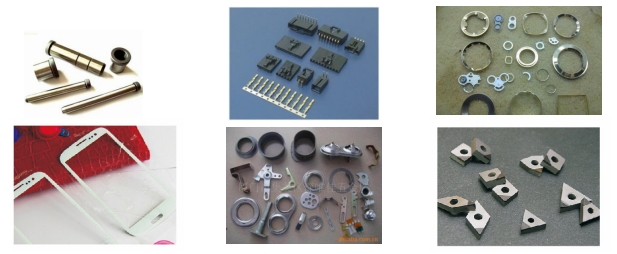

适用于精密微电子、磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、计算机配件、印刷电路板(线路板、PCB)、汽车零配件、紧固件、弹簧、电子元件、冲压件、钟表配件、刀具......


· 软件主要功能:

⑴. 一键闪测,批量全检

A)随意摆放产品,无需夹具定位,软件自动识别匹配;

B)尺寸测量无限制,常规测量任务在1秒钟完成,真正做到闪测;

C)支持CAD图纸导入直接测量,减少人工设定工作量,让操作人员很快速的完成测量工作;

D)支持同类型产品多个同时快速测量.

⑵. 计算精准,重复性高

A)软件对边缘提取及镜头畸变矫正算法具有独有的专利技术,行业领先;

B)针对表面光源的配置自主研发的同轴落射光源,排除人为干扰,测量精高更能保证;

C)可媲美传统影像仪的测量精度及重复性.

⑶. 操作简单,培训方便,易操作

A)任何人都可快速上手,有无操作经验都可轻松掌握;

B)界面简洁,测量智能,操作步骤优化的非常简单,且有实时操作提示;

C)测完即可自动记录所有测量数据,一键生成统计分析,可随意打印测量结果为多种文本格式.

⑷. 软件界面清新,功能丰富

A) 软件分为测量设定、连续测量、统计分析三大功能模块;其中连续测量可以进行实时测量,无需 按键即可立即判断是否 NG/OK

B) 提供多达 80 种提取分析工具,包括【特征提取】工具(如最值点、 中心线、圆弧、峰值圆等),【辅助工具】(如任意点线圆、拟合直线、拟合圆、切线、内切圆等),【智能标注】工具,【形位公差】工具,特殊【应用工具】(如 R 角等)。

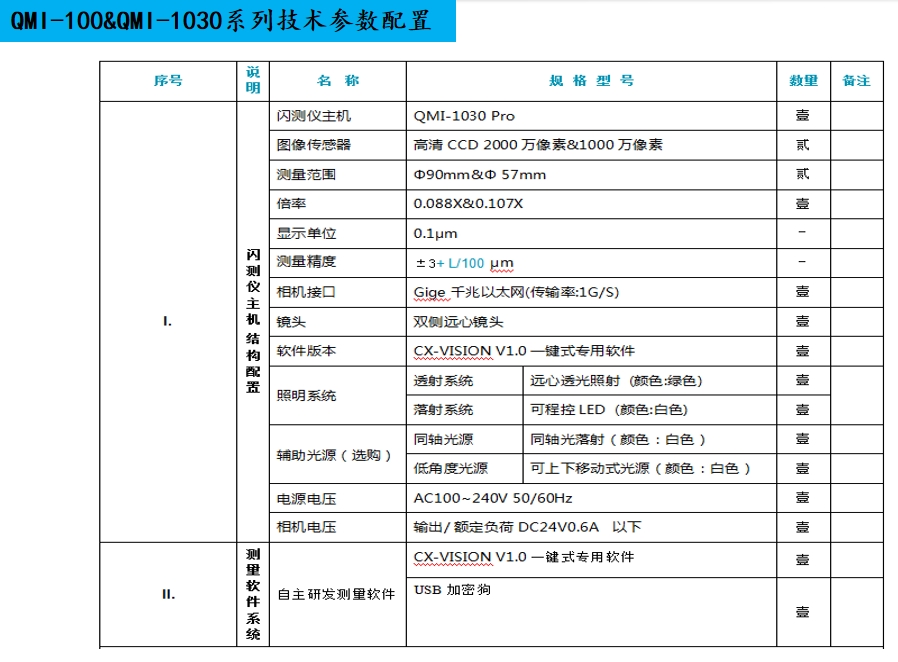

· 性能指标 Performance Specifications

行程范围(mm)

外形尺寸(mm)

主机重量

(Kg)

被测工件最大重量

(Kg)

视野1

视野2

Z

Lx

Ly

Lz

83*56

35*25

40

220

380

728

19

3

测量误差 (mm)

重复性  (mm)

±3.0+ L/100

±1.0

· 环境条件要求 Environment Specifications:

闪测仪室温要求

实验室温度  (温控间)

22±5

温度梯度(时间)

5 °C /24h

湿度要求:

空气相对湿度

30%-75

电源要求:

电压

AC100~240V 50/60Hz

频率

50/60 Hz

环境要求

测量仪器放置的空间不能有明显震动及无尘

A. 软件测试系统 Software test system

· CX-VISION  V1.0一键式测量软件

 软件命令区使用专业测量工具,实现快速测量。

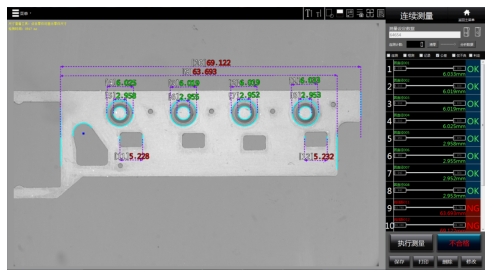

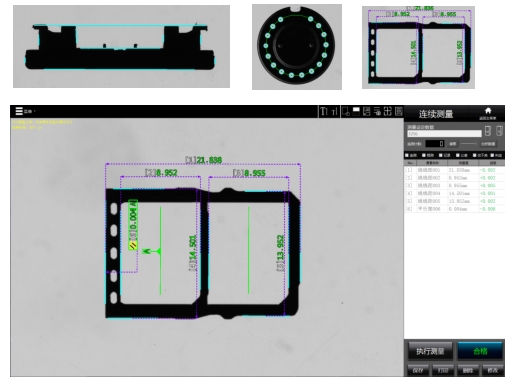

.轮廓清晰可采用【智能提取】来提取线、圆、弧,让你可快速测量




.测量圆、弧的直径、半径和线长、线宽等尺寸时,表面光也可高精度测量;

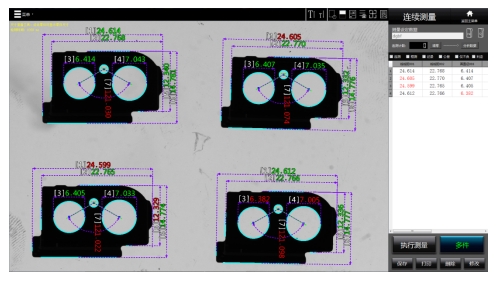

.只需编辑一个产品,即可实现多个产品快速匹配测量

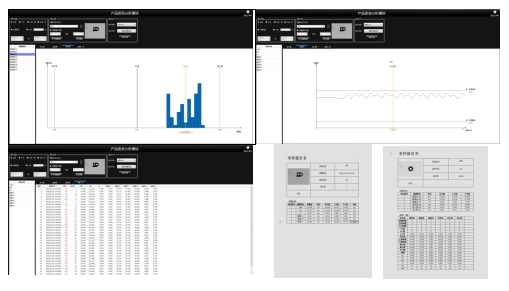

.测完数据可以快速制成相应需求的报告


B. 闪测仪的安装与培训

仪器安装调试完成后,我司负责免费培训客户操作维护人员两名,被培训人员应具备必要的专业知识和基本的计算机知识,时间为一天,培训内容为设备的操作、软件的使用及设备的维护和保养等内容.

C. 技术服务及保修

1. 负责安装调试设备,并自带安装调试用的工具和量具

2. 仪器提供12个月保修,保修期内出现的非人为问题由我司解决。

3. 保修期内仪器出现故障,书面通知后4小时内给予答复,华南地区24小时内到达现场,其他地区在3内到达现场.

4. 保修期后,我司负责仪器终身护工作我司承诺保证提供良好优惠的技术支持及备件供应,只收取更换零部件的成本费及人工费,不再收取其他费用。
