配置概述
General description of quotation configuration
序号 | 说 明 | 名 称 | 规 格 型 号 | 数量 | 备注
| ||||||||||||
I. | 闪测仪主机 结构配置 | 闪测仪主机 | QMI3020 | QMI3020P | 壹 | ||||||||||||
图像传感器 | 高清CCD 2000万像素 | 壹 | |||||||||||||||
测量视野 | 广视野(mm) | 300×200 | 300×200 | - | |||||||||||||
高精度(mm) | / | 230×130 | - | ||||||||||||||
倍率 | 0.088X/0.176X | - | |||||||||||||||
显示单位 | 0.1μm | - | |||||||||||||||
测量精度 | 无拼接*1 | 广视野 | ±5μm | ±5μm | - | ||||||||||||
高精度 | / | ±2μm | - | ||||||||||||||
有拼接*2 | 广视野 | ±(7+0.02L)μm | ±(7+0.02L)μm | - | |||||||||||||
高精度 | / | ±(4+0.02L)μm | - | ||||||||||||||
重复精度 | 广视野 | 座标台未移动 | ±1μm | ±1μm | - | ||||||||||||
座标台移动 | ±2μm | ±2μm | - | ||||||||||||||
高精度 | 座标台未移动 | / | ±0.5μm | - | |||||||||||||
座标台移动 | / | ±1.5μm | - | ||||||||||||||
XY电动工作台 | X移动范围 | 220㎜ | 220㎜ | ||||||||||||||
Y移动范围 | 140mm | 140mm | |||||||||||||||
Z向电动座标台 | 移动范围 | 75mm | 75mm | ||||||||||||||
标尺精度 | --- | --- | |||||||||||||||
相机接口 | Gige千兆以太网(传输率:1G/S) | 壹 | |||||||||||||||
镜头 | 双侧远心镜头 | 壹 | |||||||||||||||
软件版本 | CX-VISION V1.0一键式专用软件 | 壹 | |||||||||||||||
照明系统 | 透射系统 | 远心透光照射 (颜色:绿色) | 壹 | ||||||||||||||
落射系统 | 可程控LED (颜色:白色) | 壹 | |||||||||||||||
辅助光源(选购) | 同轴光源 | 同轴光落射(颜色:白色) | 壹 | ||||||||||||||
低角度光源 | 可上下移动式光源(颜色:白色) | 壹 | |||||||||||||||
电源电压 | AC100~240V 50/60Hz | 壹 | |||||||||||||||
相机电压 | 输出/ 额定负荷 DC24V0.6A 以下 | 壹 | |||||||||||||||
II. | 测量软件系统 | 自主研发测量软件 | CX-VISION V1.0专用软件 | 壹 | |||||||||||||
USB 加密狗 | 壹 | ||||||||||||||||
① 配置列表Configuration list | |||||||||||||||||
品 名 Product Name | 型 号 Model | 数 量 Number | 备 注 Remarks | ||||||||||||||
闪测仪主机 | QMI3020 | QMI3020P | 壹 | ||||||||||||||

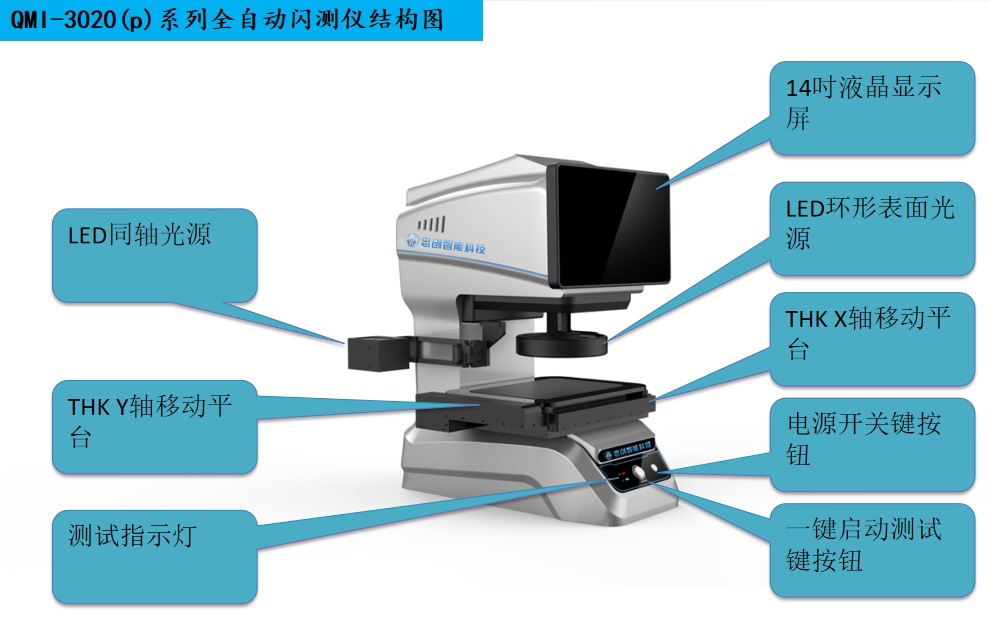

主机主要部件 | 载物台 | 壹 | |||||||||||||||
载物器具 | 机台玻璃 | 壹 | |||||||||||||||
伺服电机 | 松下伺服电机 | 叁 | |||||||||||||||
光栅尺 | RENISHAW0.5um精密贴片光栅尺 | 叁 | |||||||||||||||
光源控制系统 | 可程数字光源系统(内置) | 壹 | |||||||||||||||
计算机 | 品牌计算机+14“液晶显示器 | 壹 | |||||||||||||||
镜头 | 双侧远心镜头 | 壹 | |||||||||||||||
摄像机 | 高清CCD2000万像素 | 壹 | |||||||||||||||
软件 | CX-VISION V1.0专业软件(加密狗) | 壹 | |||||||||||||||
其他配置 | 光学网格玻璃 | 壹 | |||||||||||||||
资料 | 用户说明书(光盘) | 壹 | |||||||||||||||
上光源 | 环形光源 | 壹 | |||||||||||||||
下光源 | 平行远心光源 | 壹 | |||||||||||||||
辅助光源 | 同轴光落射(颜色:以客户产品为准) | 壹 | |||||||||||||||
② 软件功能介绍 Software function introduction | |||||||||||||||||
基本测量功能 | 点、线、圆、多点线、多点圆、自动圆、样条曲线、弧、多段圆、自动R角、轮廓扫描 | ||||||||||||||||
标注功能 | 对齐标注、垂直标注、角度标注、半径/直径标注、面积标注、螺纹中径 | ||||||||||||||||
形位公差 | 直线度、真圆度、对称度、轮廓度等 | ||||||||||||||||
虚拟构造 | 中心线、平分线、切点、圆线切点、圆圆中心、线线中心、最高点、最低点 | ||||||||||||||||
参数设置 | 字体、颜色、识别模式、公差大小、操作权限 | ||||||||||||||||
报表功能 | SPC分析报告(CPK,CA,PPK,CP,PP值,制程能力分析,X管制图,R管制图) | ||||||||||||||||
软件定制 | CAD导入自动默认编程,轮廓曲线分析,自动化管理链接,APP管理应用 | ||||||||||||||||
检测数量 | 999个数据/秒 | ||||||||||||||||
模板数量 | 不限 | ||||||||||||||||
驱动模式 | 可程控电机 | ||||||||||||||||
③ 服务承诺要求 Service commitment requirements | |||||||||||||||||
序 号 number | 名 称 Name | 说 明 Explain | 地 点 Location | 人 数 Number | 天 数 Days | 备注 Notes | |||||||||||
I. | 培 训 | 提供测量机应用操作培训。 | 客户现场 | 2 | 1 | ||||||||||||
II. | 安 装 | 包括测量机的安装、调试以及测量机安装现场的最终验收。 | |||||||||||||||
III. | 保 修 期 | 闪测仪主机在买方调试验收合格后,免费保修12个月。 | |||||||||||||||
④ 销售条款要求 | |||||||||||||||||
序 号 number | 名 称 Name | 说 明 Explain | |||||||||||||||
I. | 报价有效期 | 60天 | |||||||||||||||
II. | 发货期 | 订单生效后30个工作日(以合同生效为准) | |||||||||||||||
III. | 付款条件
| 预付款:按合同订货金额的50%,在合同生效后,发货前3个工作日内电汇到卖方帐户40%,货到10天内付清余款: |
技术服务描述 Technical service description

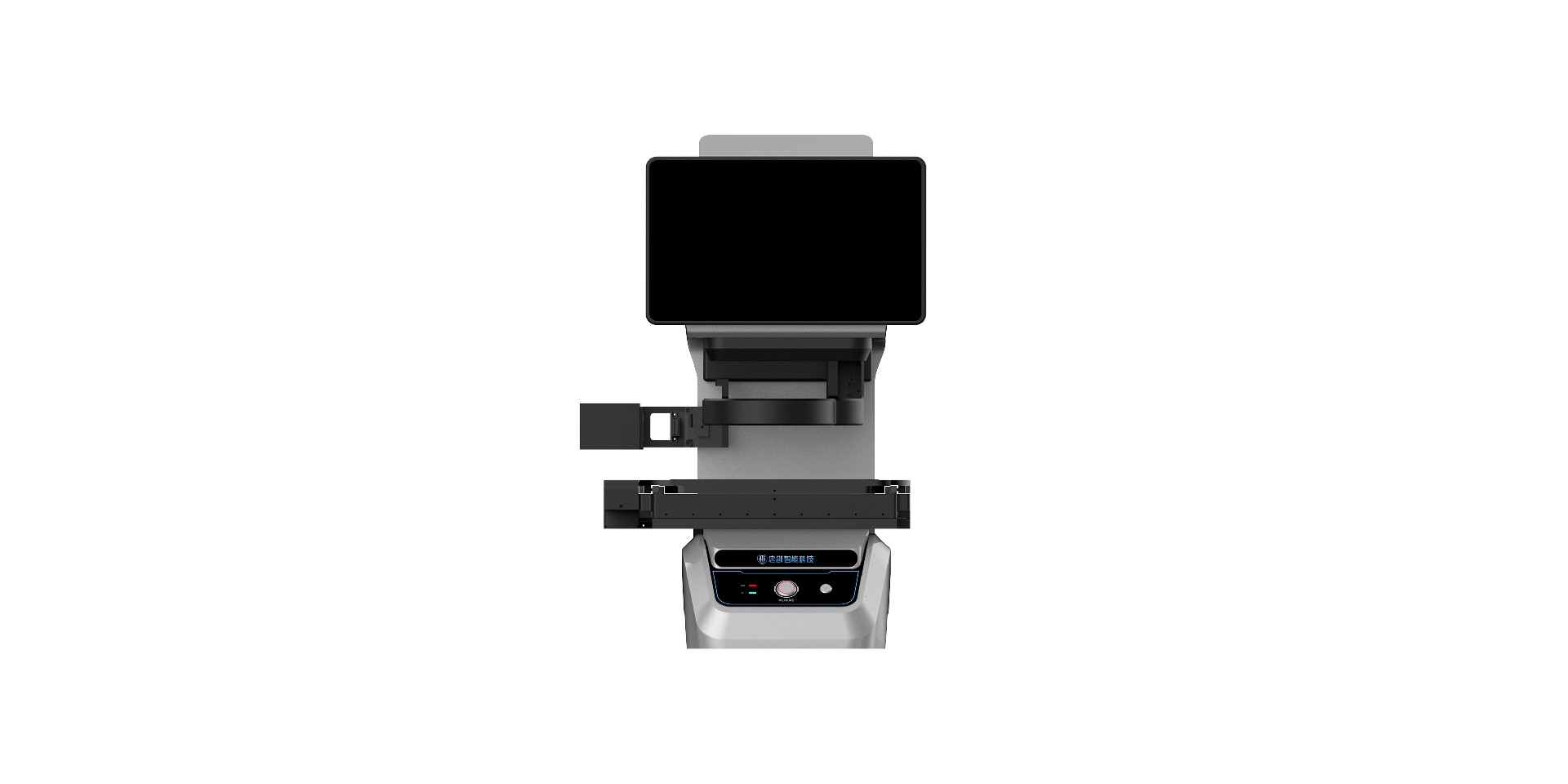

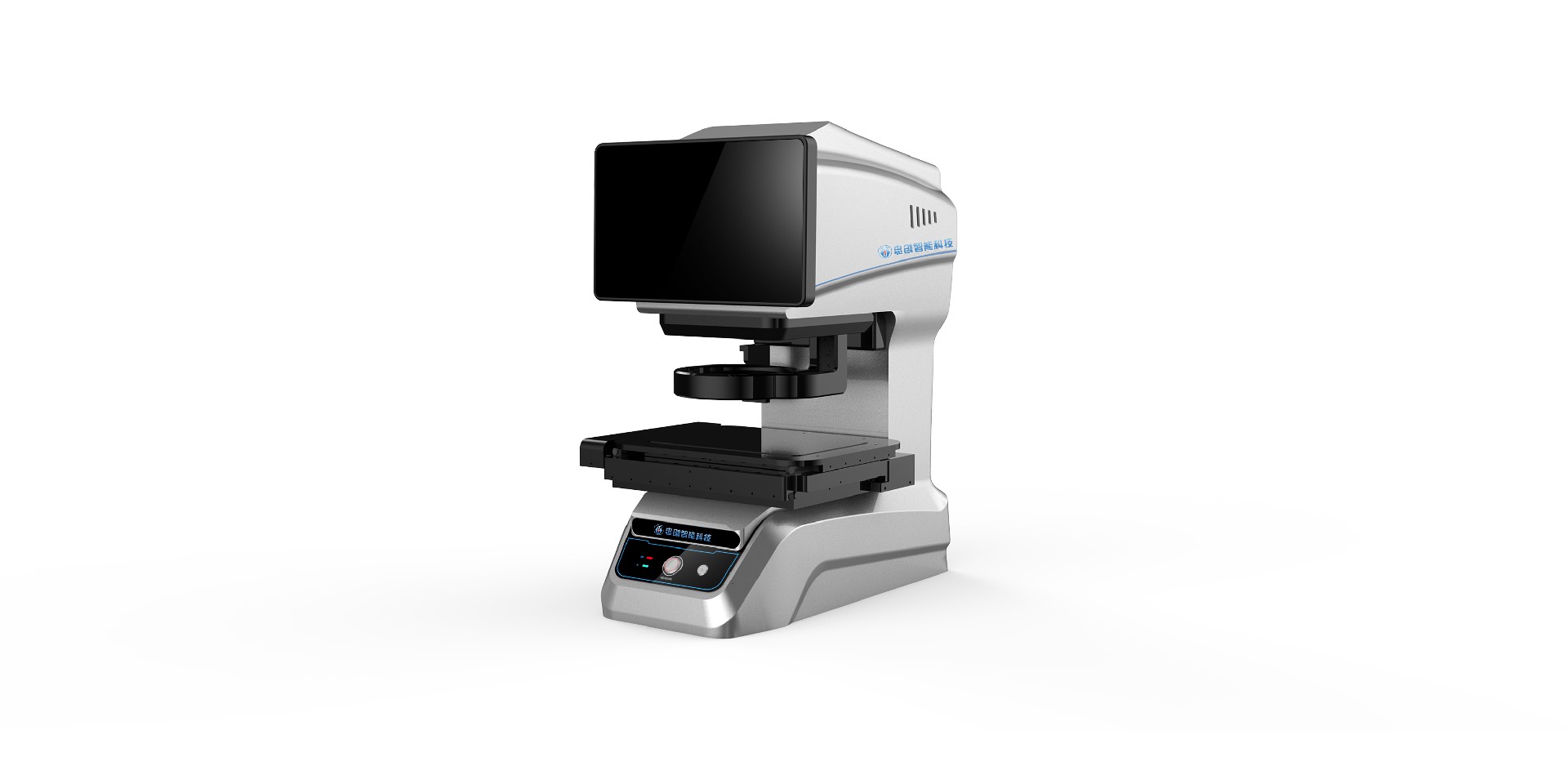

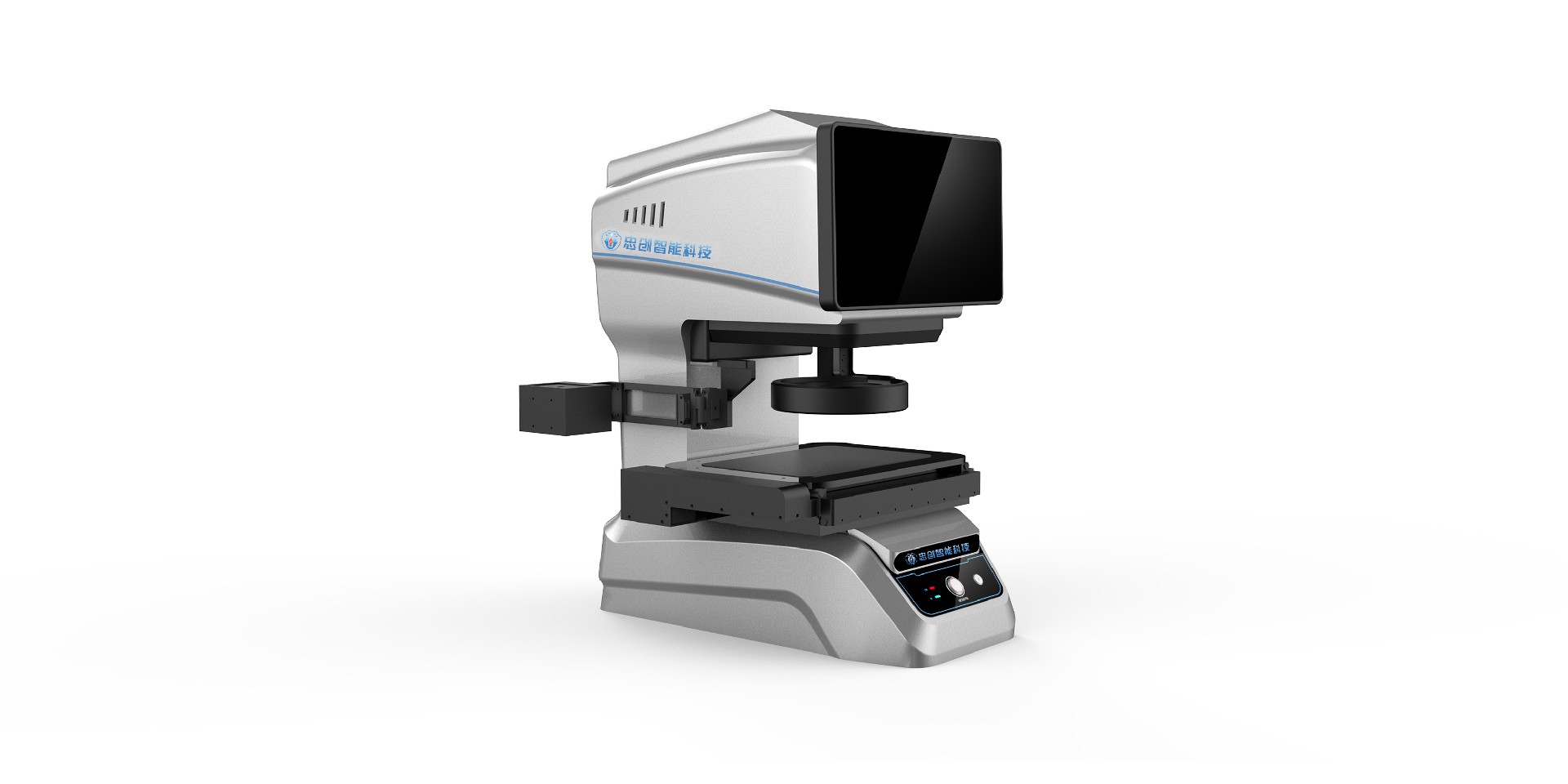

A. 闪测仪主机介绍 Machine:
QMI-3020 Plus全自动一键式测量仪是针对大尺寸产品研发的快速测量仪器。可以满足300mm尺寸产品的精密快速测量。同时可以兼容大小倍率在同一台机器的功换(可以解决高精密产品的快速测量,也可以满足大视野范围下的快速测量),一机两用,为客户节省购机成本,行业技术领先。
该闪测机的测量精度高,操作简单便捷,即使操作者并不熟悉仪器的运用,也可以在短短2-3个小时内熟练操作,最大的优点就是可以将产品的CAD图纸导入软件里面,实现测量范围内产品的拼接测量,软件自动默认编程程序,减少人员编程时间,让客户真正体验闪测的功能。该仪器所使用的测量软件为卓新智能CX-VISION V1.0自主研发测量软件,软件界面一目了然,操作方便,终身免费升级。
适用于精密微电子、磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、计算机配件、印刷电路板(线路板、PCB)、汽车零配件、紧固件、弹簧、电子元件、冲压件、钟表配件、刀具......

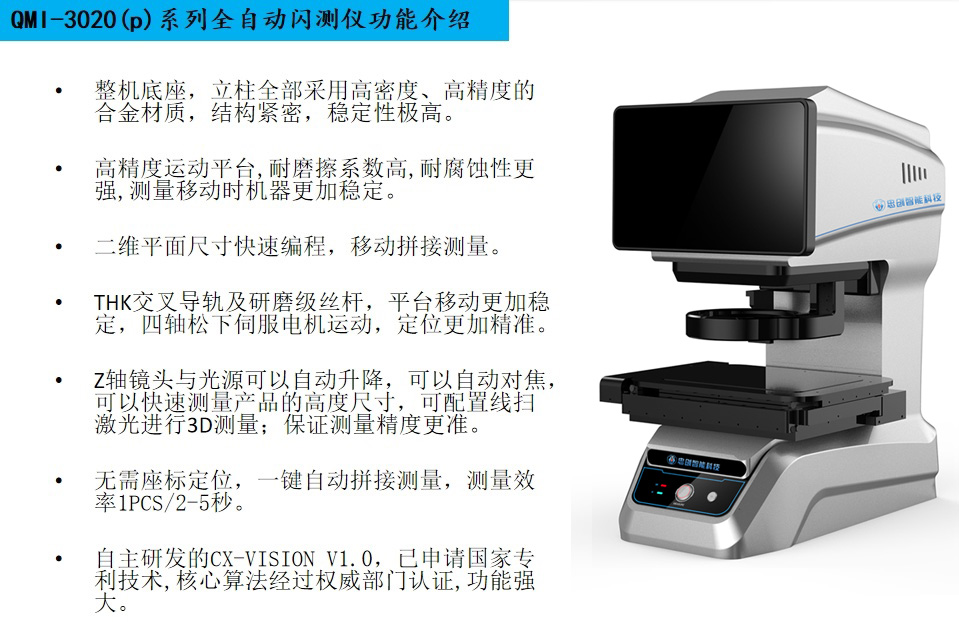

· 软件主要功能:
⑴. 一键闪测,批量全检
A)随意摆放产品,无需夹具定位,软件自动识别匹配;
B)尺寸测量无限制,常规测量任务在1秒钟完成,真正做到闪测;
C)支持大尺寸移动拼接直接测量,减少人工设定工作量,让操作人员很快速的完成测量工作;
D)支持同类型产品多个同时快速测量.
E)大视野拼接测量,测量精度高
F)四轴控制系统,Z轴镜头及光源可实现自动对焦。
⑵. 计算精准,重复性高
A)软件对边缘提取及镜头畸变矫正算法具有独有的专利技术,行业领先;
B)针对表面光源的配置自主研发的同轴落射光源,排除人为干扰,测量精高更能保证;
C)可媲美传统影像仪的测量精度及重复性.
⑶. 操作简单,培训方便,易操作
A)任何人都可快速上手,有无操作经验都可轻松掌握;
B)界面简洁,测量智能,操作步骤优化的非常简单,且有实时操作提示;
C)测完即可自动记录所有测量数据,一键生成统计分析,可随意打印测量结果为多种文本格式.
⑷. 软件界面清新,功能丰富
A) 软件分为测量设定、连续测量、统计分析三大功能模块;其中连续测量可以进行实时测量,无需 按键即可立即判断是否 NG/OK;
B) 提供多达 80 种提取分析工具,包括【特征提取】工具(如最值点、 中心线、圆弧、峰值圆等),【辅助工具】(如任意点线圆、拟合直线、拟合圆、切线、内切圆等),【智能标注】工具,【形位公差】工具,特殊【应用工具】(如 R 角等)。
· 性能指标 Performance Specifications
行程范围(mm) | 外形尺寸(mm) | 主机重量 (Kg) | 被测工件最大重量 (Kg) | |||
视野 | Z | Lx | Ly | Lz | ||
300/200 | 75 | 579 | 492 | 810 | 50 | 5 |
· 环境条件要求 Environment Specifications:
闪测仪室温要求: | |
实验室温度 (温控间) | 22±5℃ |
温度梯度(时间) | 5 °C /24h |
湿度要求: | |
空气相对湿度 | 30%-75% |
电源要求: | |
电压 | AC100~240V 50/60Hz |
频率 | 50/60 Hz |
环境要求: | |
测量仪器放置的空间不能有明显震动及无尘 |
A. 软件测试系统 Software test system
· CX-VISION V1.0一键式测量软件
⑴. 软件命令区使用专业测量工具,实现快速测量。
⑵.轮廓清晰可采用【智能提取】来提取线、圆、弧,让你可快速测量
⑶.测量圆、弧的直径、半径和线长、线宽等尺寸时,表面光也可高精度测量;
⑷.只需编辑一个产品,即可实现多个产品快速匹配测量
⑸.测完数据可以快速制成相应需求的报告
B. 闪测仪的安装与培训
仪器安装调试完成后,我司负责免费培训客户操作维护人员两名,被培训人员应具备必要的专业知识和基本的计算机知识,时间为一天,培训内容为设备的操作、软件的使用及设备的维护和保养等内容.
C. 技术服务及保修
1. 负责安装、调试设备,并自带安装调试用的工具和量具。
2. 仪器提供12个月保修,在保修期内出现的非人为问题由我司解决。
3. 保修期内仪器出现故障,书面通知后4小时内给予答复,华南地区24小时内到达现场,其他地区在3天内到达现场.
4. 保修期后,我司负责仪器的终身维护工作,我司承诺保证提供良好优惠的技术支持及备件供应,只收取更换零部件的成本费及人工费,不再收取其他费用。
